Schraubfitting KERL M10 x 24S

Produktinformationen "Schraubfitting KERL M10 x 24S"

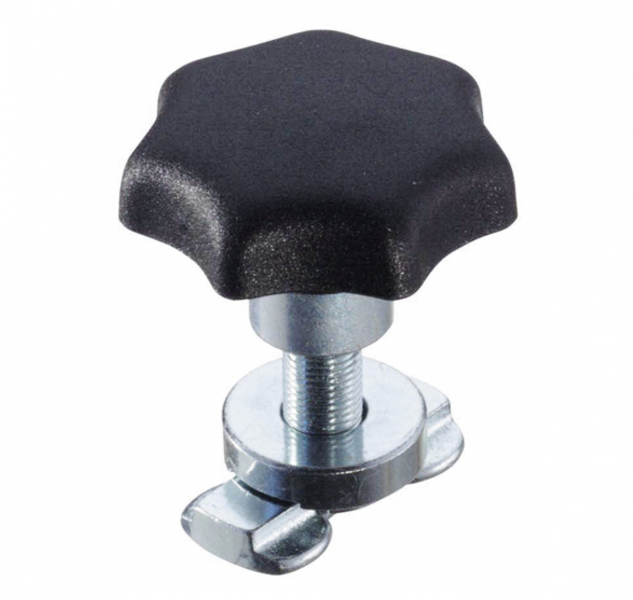

Die KERL M10 sind Schraubfittinge zum Verbinden von Einbauten und Anbauteilen an Airline-Schienen. Sie sind in verschiedenen Längen erhältlich, sodass je nach Klemmbereich unterschiedlich starke Materialien befestigt werden können. Das KERL M10 x 24S hat einen Klemmbereich von 24 mm und eignet sich für Schienen mit Bohrung Ø 20 mm und Raster 25 mm oder 25,4 mm. Die Belastbarkeit (Zugkraft) liegt bei 2000 daN. Diese Schraubfittinge bestehen aus einem Stahlgewinde und einem Kunstsoff-Sterngriff. Ihre Besonderheit liegt darin, dass ohne Werkzeug einfach per Hand Ladegut fest in der Airline-Schiene verschraubt und auch wieder abgeschraubt werden kann. Dies ermöglicht den flexiblen Einsatz des zu transportierenden Ladegutes, wie z.B. von Regalen, Schränken oder Kisten. Alle KERL-Fittinge sind genau auf Airline-Schienen angepasst und sitzen somit perfekt in der Schiene. Die Herstellung erfolgt vollständig in Deutschland.

Die Anwendung der KERL M10 ist schnell und einfach. Voraussetzung ist jedoch, dass das Ladegut vorgesehene Bohrungen zum Befestigen des Fittings besitzt.

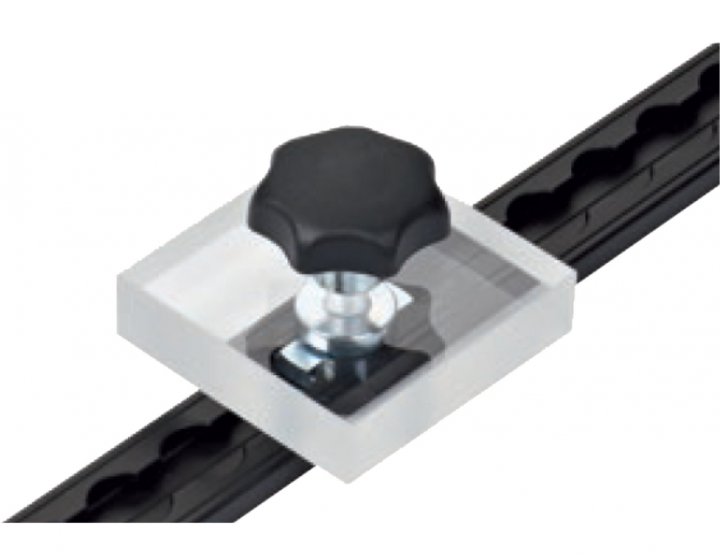

Zunächst wird das Fitting komplett in die Schiene eingesetzt und seitlich verschoben. Dadurch verriegelt das Fitting. Anschließend wird der Sterngriff abgeschraubt und die zu befestigenden Gegenstände auf dem Unterteil des Fittings platziert. Das Gewinde des Fittingunterteils wird dafür durch die Bohrungen des zu befestigenden Ladegutes eingeführt. Nun wird der Sterngriff wieder aufgeschraubt, bis das Ladegut fest im Klemmbereich sitzt.

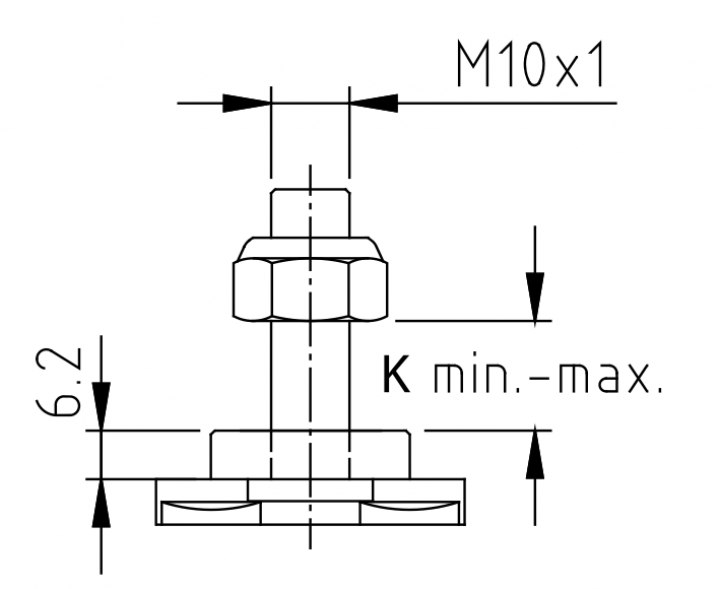

Technische Details:

Gewinde M10

Belastbarkeit (Zugkraft) 2000 daN

Klemmbereich 24 mm
